Ce nouveau dispositif permet de conserver l’intégralité des performances de ces connecteurs, tout en apportant un gain significatif en ergonomie et en rapidité d’utilisation.
www.harting.com
Alors que le connecteur Sub-D fête plus de 50 ans d’existence, il reste aujourd’hui un connecteur très utilisé dans l’industrie. Cette longévité s’explique par une combinaison unique de robustesse mécanique, de fiabilité électrique, de standardisation mondiale et de compatibilité avec une large base d’équipements installés. Présent dans l’automatisation, le ferroviaire, les machines industrielles ou encore les systèmes de communication, le Sub-D continue de s’imposer comme une valeur sûre, malgré son ancienneté.
Historiquement, le connecteur Sub-D est associé à un verrouillage par vis. Ce système est reconnu pour sa robustesse et sa tenue mécanique, mais il présente des inconvénients notables à l’usage.
Le temps nécessaire au vissage et au dévissage pénalise les opérations de maintenance et d’installation, en particulier lorsque les connexions sont nombreuses. De plus, un serrage conforme aux règles de l’art implique l’utilisation d’une clé dynamométrique afin de garantir un couple adapté, ce qui alourdit encore les procédures d’installation.

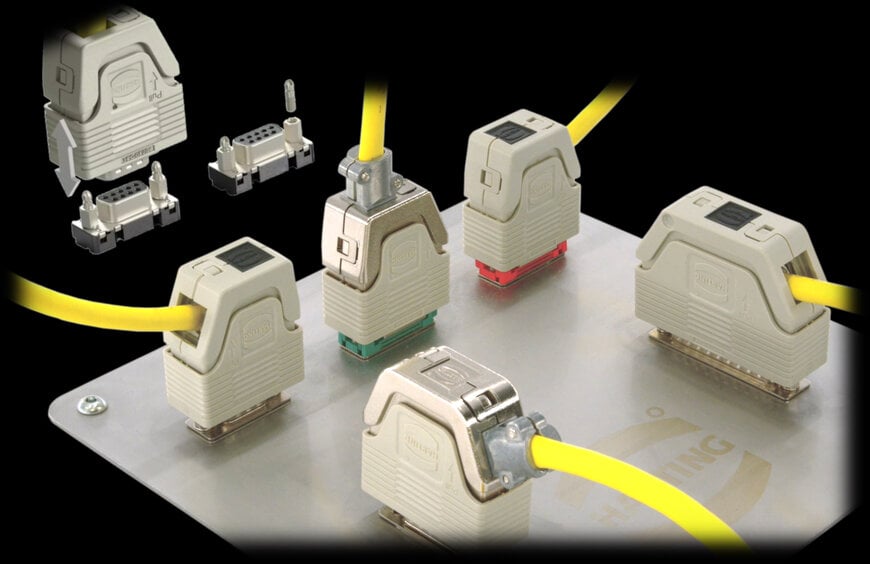

Pour répondre à ces contraintes, HARTING propose un système de verrouillage PushPull, intégré dans une gamme complète de capots de protection. Ce dispositif permet de conserver l’intégralité des performances du connecteur, tout en apportant un gain significatif en ergonomie et en rapidité d’utilisation. Le mécanisme repose sur une partie mobile qui, lorsqu’elle est tirée, libère deux crochets de verrouillage métalliques. L’ouverture de ces crochets entraîne instantanément le déverrouillage : il suffit donc de tirer sur le connecteur pour assurer une déconnexion sûre et rapide, sans outil. La robustesse du système est pleinement démontrée : le mécanisme est qualifié pour 10 000 cycles de connexion/déconnexion et répond aux exigences de tenue mécanique de la norme IEC 61373, cat. 1B, notamment utilisée dans les environnements ferroviaires soumis à vibrations et chocs.
Les capots PushPull HARTING sont conçus pour répondre aux contraintes industrielles actuelles. Une version en plastique métallisé est disponible afin d’assurer une protection efficace contre les perturbations électromagnétiques (CEM). Le montage est sans outil, par simple encliquetage de deux demi-coquilles. Un serre-câble interne est intégré et peut être positionné sur des entrées de câble axiales ou latérales. Plusieurs entrées de câble sont prévues et des obturateurs fournis permettent de n’utiliser que celles nécessaires à l’application. En option, des serre-câbles externes peuvent être ajoutés pour améliorer le maintien ou garantir une continuité CEM optimale entre le câble et le connecteur. Pour éviter toute erreur de connexion dans les installations comportant plusieurs Sub-D, des cadres de détrompage sont également disponibles. Ils assurent un codage à la fois mécanique et visuel, grâce à un système de couleurs.
À ce jour, les capots PushPull sont proposés pour les trois plus petites tailles de connecteurs Sub D, couvrant déjà une grande partie des applications industrielles. Enfin, pour faciliter la modernisation des installations en place, HARTING propose des accessoires de mise à niveau permettant d’adapter les dispositifs existants au verrouillage PushPull. Une solution idéale pour bénéficier des avantages du PushPull sans remettre en cause l’existant.
Lien pour une demande d’échantillon :
