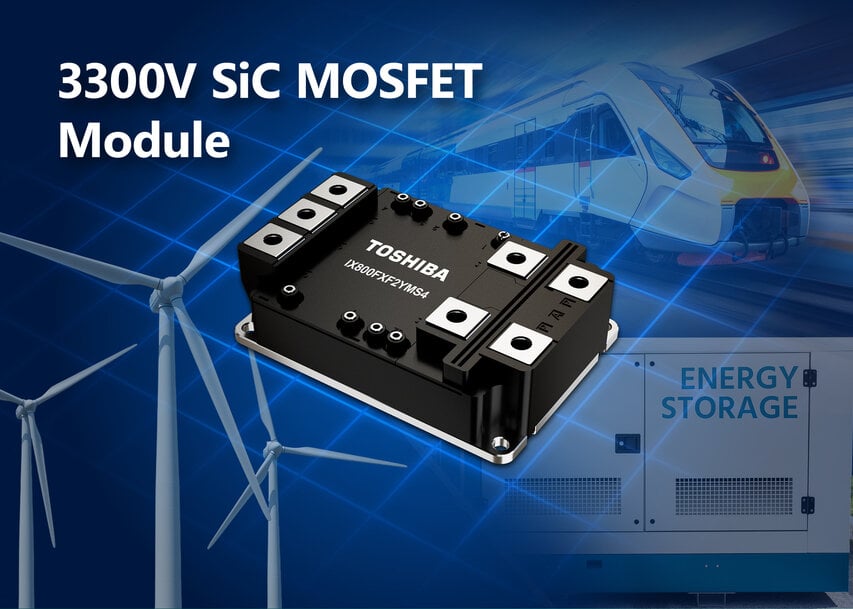

Toshiba lance un module MOSFET SiC 3300 V

Toshiba Electronics Europe GmbH a élargi sa gamme de semi-conducteurs de puissance avec le lancement de l’IX800FXF2YMS4, un module à double MOSFET en carbure de silicium (SiC). Conçu pour répondre aux exigences des infrastructures industrielles critiques, ce module garantit le fonctionnement fiable des systèmes de conversion de puissance complexes, tels que les onduleurs pour véhicules ferroviaires, les transformateurs à semi-conducteurs, les alimentations sans coupure (UPS) et les systèmes de stockage d’énergie. En intégrant la troisième génération de puces SiC de Toshiba, ce composant permet aux concepteurs d’augmenter le rendement énergétique global de leurs équipements tout en réduisant l’empreinte physique des systèmes.

Tolérance exceptionnelle aux courants de surtension
Dans les applications de traction et de commande de moteurs, la gestion des pics de courant transitoires est essentielle pour éviter la destruction des composants. Ce module, doté d’une tension drain-source nominale de 3300 V et d’un courant de drain de 800 A, se distingue par une valeur I²t de 300 kA²s pour sa diode. Ce paramètre technique démontre une capacité robuste à supporter de forts courants de surtension lors d’anomalies de fonctionnement. Cette architecture optimisée du MOSFET SiC protège les équipements contre les défaillances critiques et améliore la résilience du système, même à une température initiale du canal de 175 °C.

Efficacité de commutation et conditionnement thermique avancé
Les performances électriques du module réduisent considérablement les pertes par conduction et par commutation, minimisant ainsi les besoins en systèmes de refroidissement externes. Le composant affiche de faibles pertes typiques à l’activation (185 mJ) et à la désactivation (175 mJ), associées à une tension à l’état passant de seulement 1,4 V. Ces puces haute tension sont encapsulées dans un boîtier iXPLV™ (Intelligent Flexible Package Low Voltage) exclusif. Ce conditionnement utilise une technologie de fixation par frittage d’argent (Ag), un procédé qui améliore drastiquement la résistance thermique et la fiabilité à long terme sous de fortes contraintes de température.

Contexte supplémentaire : Le carbure de silicium et la technologie de frittage
La transition des IGBT classiques en silicium vers les MOSFET en carbure de silicium (SiC) redéfinit l’ingénierie des systèmes de traction lourde et des réseaux intelligents. Le SiC permet des fréquences de commutation nettement plus élevées avec des pertes d’énergie minimales, ce qui permet de réduire la taille des filtres magnétiques et des dissipateurs thermiques. Néanmoins, l’exploitation de ces hautes densités de courant exige des innovations en matière de conditionnement (packaging). Le recours au frittage d’argent, en remplacement des alliages de brasage traditionnels, offre une conductivité thermique et électrique supérieure. Ce procédé empêche la fatigue mécanique et la dégradation des joints sous l’effet des cycles thermiques intenses, prolongeant ainsi considérablement la durée de vie opérationnelle des onduleurs dans les environnements ferroviaires et industriels extrêmes.

Édité par Lekshman Ramdas, rédacteur d’InduPortals – adapté par l’IA.

www.toshiba.com
